概 述：
不锈钢定风量文丘里风量阀门带有精密的控制弹簧，具有机械与压力无关性，对于风管中压力波动能作出极快的响应，保证了风量控制的稳定性，并且可提供高达20比1的风量可调比，范围广的应用于化学实验室、生物安全实验室、压力房间、洁净室、动物饲养设施、医院手术室等需要对风量需要精确控制的场所。
TSV 文丘里定风量阀技术参数：
◇ 阀体采用文丘里效应作为控制原理，其风量值在工厂标定50点。
◇ 阀体可调节比不低于16：1。
◇ 风量控制精度精确到气流控制信号±5%。
◇ 对控制信号变化的响应时间小于1秒。
◇ 对风管静压变化的响应时间小于1秒。
◇ 阀在150-750Pa工作压力范围内风量与压力无关。
◇ 阀门有阀芯组件，该组件能随时根据系统压力实时调整文丘里阀的打开截面积使空气流量一直都保持在设定值。
◇ 阀芯组件采用螺旋防松防脱设计。
◇ 铝合金阀：阀体、阀芯采用耐腐蚀氟烤碳烤漆涂层不锈钢阀：阀体和阀芯是不锈钢，不做涂层。
◇ 阀杆、支架316L不锈钢，阀杆、防松组件铁氟龙涂层。
◇ 采用通讯线材防水、防松公母插座对接方式。
◇ 阀前、阀后无需附加直管风道。
◇ 变风量文丘里阀产品需通过FCC及CE认证。
◇ 变风量文丘里阀获得国家空调设备质量监督检验中心，检测机构的检测报告
◇ 变风量文丘里阀标定装置须获得国家空调设备质量监督检验中心，检测机构第三方风量标定设备的测试报告及评定证书。
◇ CTi 华测检测《防腐实验报告》
风量及压力范围
|
阀门规格 |
单阀风量范围（CHM） |
双阀风量范围（CHM） |
三阀风量范围（CHM） |
四阀风量范围（CHM） |
压力范围（PA） |
控制精度（%） |
|
D200 |
65~1150 |
-- |
-- |
-- |
150-750 |
±5% |
|
D250 |
85~1700 |
-- |
-- |
-- |
||
|
D300 |
150~2500 |
300~5000 |
450~7500 |
600~10000 |
||
|
D350 |
340~4250 |
680~8500 |
1020~12750 |
1360~17000 |
型号代码
|
名称型号 |
TSV |
B |
1 |
250 |
N |
W |
X |
J |
H |
0 |
|
TSV |
风阀形式：TSF=变风量阀 TSV=定风量阀 TSD=双稳态阀 |
|||||||||
|
B |
阀体涂层： A-316L不锈钢 B-氟碳烤漆/铝合金1060 |
|||||||||
|
1 |
阀体组合：1=单阀无法兰 2=双阀矩形法兰 3=三阀矩形法兰 4=四阀矩形法兰 L=单阀圆形法兰 |
|||||||||
|
250 |
阀体尺寸：DN200=8寸 DN250=10寸 DN300=12寸 DN350=14寸 |
|||||||||
|
N |
保温： T-带保温 N-无保温 |
|||||||||
|
W |
执行电机：E=直行程快速 K=角行程快速 W=无 |
|||||||||
|
X |
控制方式：S-面风速控制 M-RS485 Modbus 0~10VDC Y=余风量控制 X=无 |
|||||||||
|
J |
阀门选件：G=压差开关 K=压差传感器 J=无 |
|||||||||
|
H |
安装方式：V=垂直向上 U=垂直向下 H=水平 |
|||||||||
|
0 |
失电复位：L=常闭风阀 C=常开风阀 0=之后位置 |
|||||||||
|
备注：红标参数为本司对应产品型号的标准状态，阀体组合与尺寸不受限制，如对产品有其他要求可联系本公司服务人员进行沟通。 |
||||||||||
文丘里阀安装
◇ 注意阀体标签说明：垂直阀只能垂直安装，水平阀只能水平安装，不能混用；
◇ 注意气流方向，按箭头指示方向安装，箭头方向与气流方向保持一致；
◇ L、W、H为阀体组件安装完的净尺寸。
◇ 为保证阀体的安装及维护，在阀体周围预留60CM以上的空间。
◇ 三阀体包含一套单阀体和一套双阀体，四阀体包含两套双阀体；多阀体以此类推。
◇ 表中阀体净尺寸不包括保温棉的厚度。

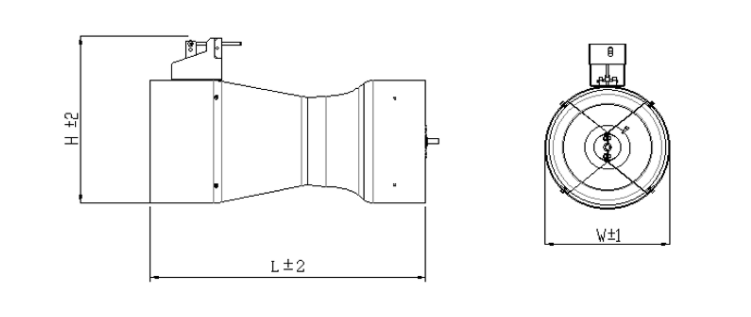

单阀结构尺寸图
|
区分 |
TBCAV200 |
TBCAV250 |
TBCAV300 |
TBCAV350 |
|
H (mm) |
292 |
343 |
392 |
455 |
|
L (mm) |
597 |
552 |
680 |
752 |
|
W (mm) |
202 |
253 |
302 |
355 |

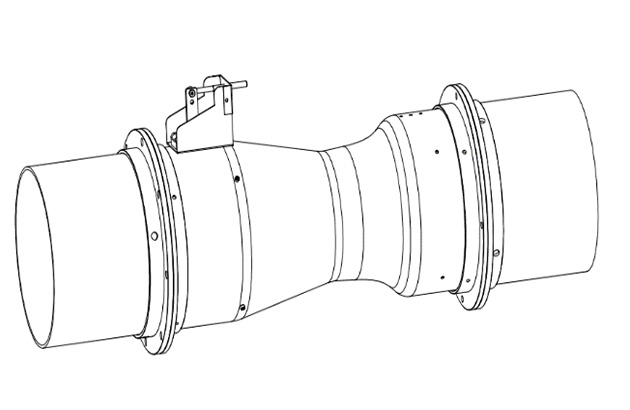

文丘里阀安装类型
概 述：
不锈钢定风量文丘里风量阀门带有精密的控制弹簧，具有机械与压力无关性，对于风管中压力波动能作出极快的响应，保证了风量控制的稳定性，并且可提供高达20比1的风量可调比，范围广的应用于化学实验室、生物安全实验室、压力房间、洁净室、动物饲养设施、医院手术室等需要对风量需要精确控制的场所。
TSV 文丘里定风量阀技术参数：
◇ 阀体采用文丘里效应作为控制原理，其风量值在工厂标定50点。
◇ 阀体可调节比不低于16：1。
◇ 风量控制精度精确到气流控制信号±5%。
◇ 对控制信号变化的响应时间小于1秒。
◇ 对风管静压变化的响应时间小于1秒。
◇ 阀在150-750Pa工作压力范围内风量与压力无关。
◇ 阀门有阀芯组件，该组件能随时根据系统压力实时调整文丘里阀的打开截面积使空气流量一直都保持在设定值。
◇ 阀芯组件采用螺旋防松防脱设计。
◇ 铝合金阀：阀体、阀芯采用耐腐蚀氟烤碳烤漆涂层不锈钢阀：阀体和阀芯是不锈钢，不做涂层。
◇ 阀杆、支架316L不锈钢，阀杆、防松组件铁氟龙涂层。
◇ 采用通讯线材防水、防松公母插座对接方式。
◇ 阀前、阀后无需附加直管风道。
◇ 变风量文丘里阀产品需通过FCC及CE认证。
◇ 变风量文丘里阀获得国家空调设备质量监督检验中心，检测机构的检测报告
◇ 变风量文丘里阀标定装置须获得国家空调设备质量监督检验中心，检测机构第三方风量标定设备的测试报告及评定证书。
◇ CTi 华测检测《防腐实验报告》
风量及压力范围
|
阀门规格 |
单阀风量范围（CHM） |
双阀风量范围（CHM） |
三阀风量范围（CHM） |
四阀风量范围（CHM） |
压力范围（PA） |
控制精度（%） |
|
D200 |
65~1150 |
-- |
-- |
-- |
150-750 |
±5% |
|
D250 |
85~1700 |
-- |
-- |
-- |
||
|
D300 |
150~2500 |
300~5000 |
450~7500 |
600~10000 |
||
|
D350 |
340~4250 |
680~8500 |
1020~12750 |
1360~17000 |
型号代码
|
名称型号 |
TSV |
B |
1 |
250 |
N |
W |
X |
J |
H |
0 |
|
TSV |
风阀形式：TSF=变风量阀 TSV=定风量阀 TSD=双稳态阀 |
|||||||||
|
B |
阀体涂层： A-316L不锈钢 B-氟碳烤漆/铝合金1060 |
|||||||||
|
1 |
阀体组合：1=单阀无法兰 2=双阀矩形法兰 3=三阀矩形法兰 4=四阀矩形法兰 L=单阀圆形法兰 |
|||||||||
|
250 |
阀体尺寸：DN200=8寸 DN250=10寸 DN300=12寸 DN350=14寸 |
|||||||||
|
N |
保温： T-带保温 N-无保温 |
|||||||||
|
W |
执行电机：E=直行程快速 K=角行程快速 W=无 |
|||||||||
|
X |
控制方式：S-面风速控制 M-RS485 Modbus 0~10VDC Y=余风量控制 X=无 |
|||||||||
|
J |
阀门选件：G=压差开关 K=压差传感器 J=无 |
|||||||||
|
H |
安装方式：V=垂直向上 U=垂直向下 H=水平 |
|||||||||
|
0 |
失电复位：L=常闭风阀 C=常开风阀 0=之后位置 |
|||||||||
|
备注：红标参数为本司对应产品型号的标准状态，阀体组合与尺寸不受限制，如对产品有其他要求可联系本公司服务人员进行沟通。 |
||||||||||
文丘里阀安装
◇ 注意阀体标签说明：垂直阀只能垂直安装，水平阀只能水平安装，不能混用；
◇ 注意气流方向，按箭头指示方向安装，箭头方向与气流方向保持一致；
◇ L、W、H为阀体组件安装完的净尺寸。
◇ 为保证阀体的安装及维护，在阀体周围预留60CM以上的空间。
◇ 三阀体包含一套单阀体和一套双阀体，四阀体包含两套双阀体；多阀体以此类推。
◇ 表中阀体净尺寸不包括保温棉的厚度。
单阀结构尺寸图
|
区分 |
TBCAV200 |
TBCAV250 |
TBCAV300 |
TBCAV350 |
|
H (mm) |
292 |
343 |
392 |
455 |
|
L (mm) |
597 |
552 |
680 |
752 |
|
W (mm) |
202 |
253 |
302 |
355 |
文丘里阀安装类型
